齿轮常用基本参数介绍

创始人
2023-02-28

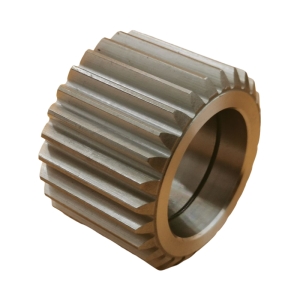

齿轮的基本参数介绍：

齿顶圆：过齿轮所有齿顶端的圆称为齿顶圆。其半径用r_a表示，直径使用d_a表示。
齿根圆：过所有齿槽底边的圆成为齿根圆。其半径用r_f表示，直径用d_f表示。
分度圆：为了方便齿轮各部分尺寸的计算，在齿轮上选一个圆作为计算的基准，这个圆就成为分度圆。半径用r表示，直径用d表示。分度圆上的各种参数均不带角标。
齿顶高：轮齿在分度圆和齿顶圆之间的部分称为齿顶，其径向高度称为齿顶高。用h_a表示。
齿根高：轮齿在分度圆和齿根圆之间的部分称为齿根，径向高度称为齿根高。用h_f表示。
齿全高：轮齿在齿顶圆和齿根圆之间的径向高度称为齿全高，用h表示。

齿厚：在任意圆周上，轮齿两侧齿廓间的弧线长称为改圆周上的齿厚，用s_k表示。
齿槽宽：齿轮相邻两齿间的空间称为齿槽。在任意圆周上，齿槽的弧线长称为该圆周上的齿槽宽，用e_k表示。
齿距：在任意圆周上，相邻两齿同侧弧线长称为该圆周上的齿距，用Pk表示。
在基圆上，相邻两齿同侧弧线长称为基圆齿距，用P_b表示。
法相齿距：相邻两齿同侧在法线方向上的距离称为法向齿距，用Pn表示。由渐开性质可知，P_n=P_b°
